2017/08/10 15:46　投稿者:事務局

パーソナル型eコミマップ

ミニPC（コンパクト、3万円から5万円）を利用する事で、低価格でインターネットに接続せずローカルエリアネットワーク（LAN）で、手軽に、パーソナルな「eコミマップ」が動作する環境を作成できます。

　インターネットに接続せずに「eコミマップ」を利用できることから、以下の様なメリットあります。

・個人での利用、eコミマップを手軽に管理することができる

・個人情報をeコミマップに入力して利用する（外部に流出する危険性を減らせる）

＜システム構成例＞

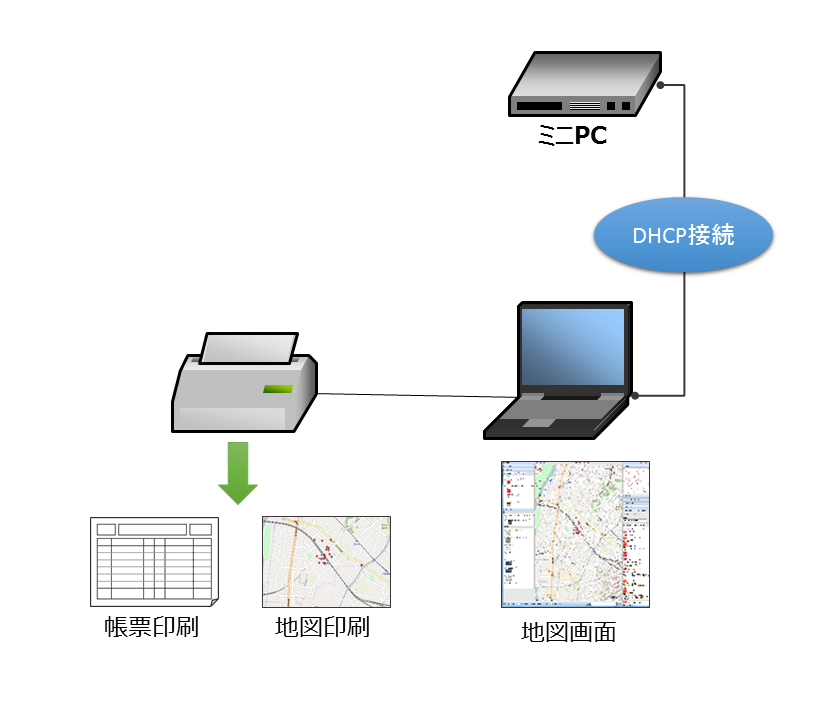

・ノートPCを利用しLANで利用するケース

　ミニPCとは、DHCPを利用する。

　※DHCPで接続するにはクロス変換コネクタかクロスケーブルが必要になります。

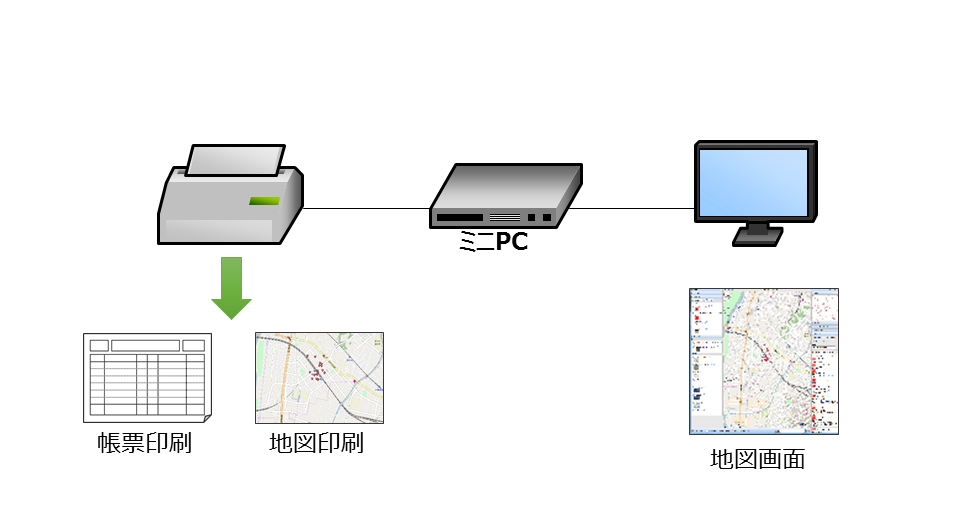

・ミニPCにディスプレイを接続して、直接eコミマップを利用することも可能です。

・インストール環境

RedHat系のLinuxをミニPC（構成例は後述）にインストールします。

ただしミニPCにLinuxがインストール可能な筐体かどうかあらかじめ確認して下さい。

　ソフトウェア環境

名称	ソフトウェア詳細
OS	Red Hat Enterprise Linux ES 6 (推奨) CentOS 6 (推奨)　 (※64bitOS推奨)
Webサーバ	Apache 2.2.3 以降
Javaランタイム	Java8
Servletエンジン	Jetty 9.2.13以降 (GeoServerに含まれる)
GIS用データベース	PostgreSQL9.1 以降+ PostGIS2.0以降（PostgreSQL9.4+ PostGIS2.1推奨）
GISエンジン	GeoServer 2.11.0

　ハードウェア環境

・背景地図

　OpenStreetMap等の無料地図をXYZ形式でキャッシュデータを保存し、オフライン環境での背景地図として利用します。

http://サーバのドメイン/xyz/レイヤID/${z}/${x}/${y}.png

・ミニPC構成例

　eコミマップのインストールを行い、動作の確認を行ったミニPCの構成例です。

　　・Gigabyte GB-BXi3-5010

　　　http://www.gigabyte.jp/Mini-PcBarebone/GB-BXi3-5010-rev-10

　　・Shuttle NC01U

　　　　http://shuttle-japan.jp/nc01u/

　　・Shuttle XS35V4

　　　http://global.shuttle.com/news/productsDetail?productId=1765

　　・ASRock Beebox N3150　　　

　　　http://www.asrock.com/nettop/Intel/Beebox%20Series/index.jp.asp

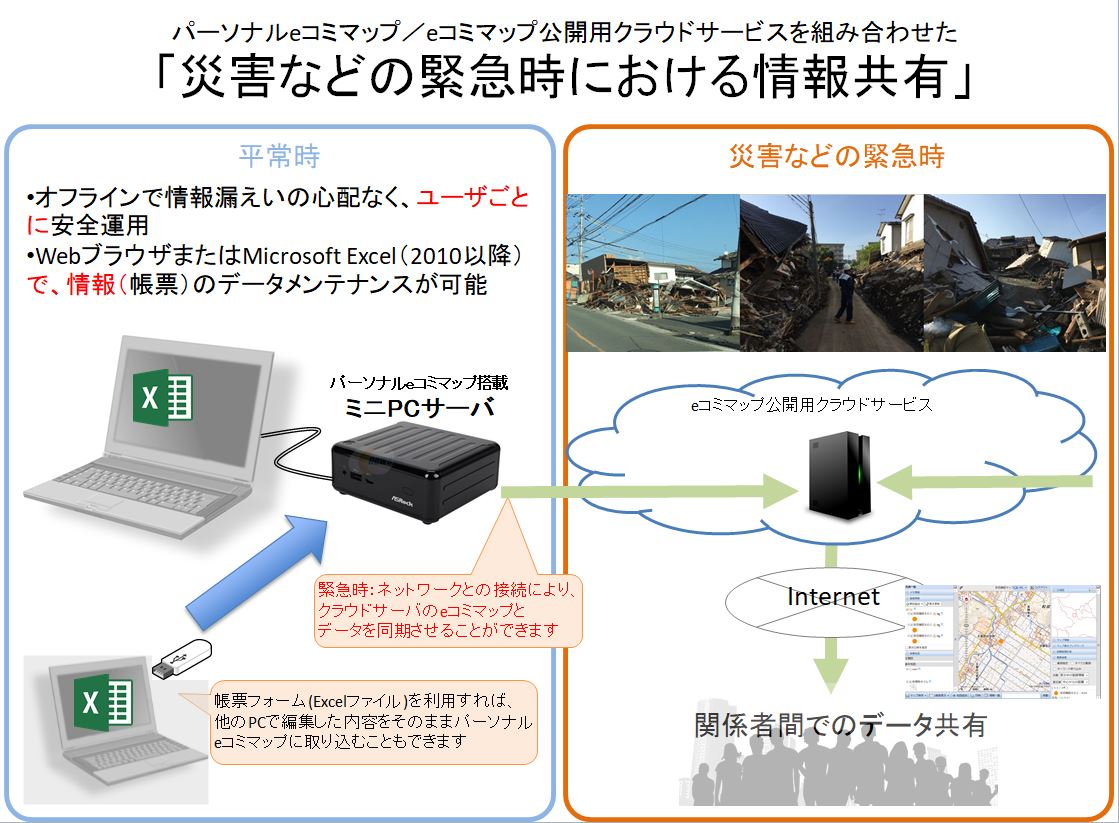

本システムは、地域の住民の防災マップ作成練習用、自治区での災害時要支援者管理などに利用されています。

特に災害時要支援者管理では、入力編集には使い慣れたエクセルを使い、担当支援者毎にパスワードを変え利用します（全体管理者はすべてのデータの閲覧が可能）。

またミニPC(サーバ)は、災害時などにはインターネットに繋げば、クラウドサーバなどにインストールされたｅコミマップと自動同期され、関係者との情報の共有も可能となります。
